Turbine compacte

La turbine compacte se compose d'une turbine, d'un générateur et d'une vanne dans un module submersible compact. L'unité est assemblée prête à être montée avec les câbles électriques et les flexibles hydrauliques.

Les petites unités jusqu'à 700 kW sont conçues avec un entraînement direct. La turbine et le générateur sont sur le même axe. Les plus grandes unités jusqu'à 5 000 kW sont des groupes multi-générateurs dans lesquelles la turbine entraîne plusieurs générateurs au travers d’un multiplicateur.

Le dispositif de fermeture est une vanne cylindrique qui arrête le passage de l’eau de manière totalement étanche. L’ouverture de la vanne dégage complètement l’entrée d’eau de la turbine permettant ainsi un écoulement sans pertes.

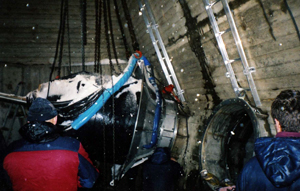

La turbine compacte peut être placée directement dans la chambre d’eau de la centrale. La position de la turbine peut être choisie librement pour minimiser les travaux de génie civil. Il est facile d’adapter les groupes dans la structure d’une ancienne centrale, un cas typique étant le remplacement d'une ancienne turbine Francis.




Caractéristiques


Structure compacte : turbine, générateur et dispositif
 de fermeture dans une unité monobloc.
Angle d’installation du groupe possible de la verticale
à l’horizontale.
Structure en acier inoxydable.
Intervalles de maintenance longs.
Chute de 1,5 à 30 mètres
