Turbine tube

La gamme de puissance des turbines tubes est de 20 à 700 kW. Les unités sont réalisées avec un entraînement direct : la turbine et le générateur sont sur le même axe, ayant les paliers et les joints en commun.

La configuration en tube des turbogénérateurs est indiquée lorsque l’arrivée d’eau dans la centrale s’effectue par une conduite forcée. Plusieurs unités peuvent être installées après une bifurcation ou une unité pour chaque conduite forcée séparée.

Le dispositif de fermeture est typiquement une vanne papillon. Elle est habituellement ouverte avec un vérin hydraulique et fermée par gravité avec un contrepoids. Un manchon de démontage flexible est nécessaire entre la vanne et la turbine pour permettre l'installation et le démontage du groupe.

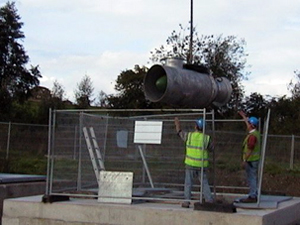

L'angle d'installation entre l’horizontale et la verticale peut être choisi librement pour simplifier la conception de la centrale. L’espace requis pour la turbine est court et aucun scellement spécifique n’est nécessaire. Le groupe turbine est boulonné sur la bride de l’aspirateur et est soutenu à l'autre extrémité avec ses propres pieds.
